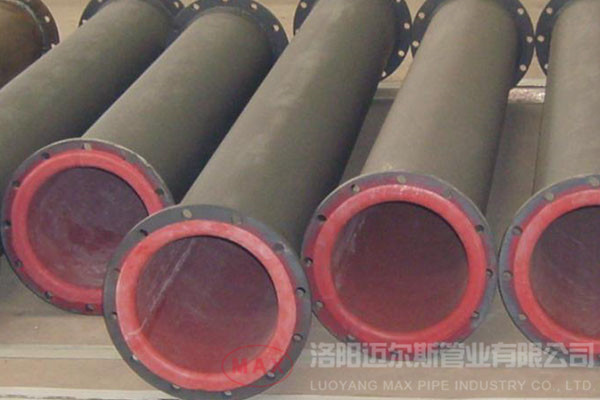

衬胶管道是用一种特殊管道作为骨架,外壳是用坚硬材质制成的。外壳的坚硬可以防止被尖锐及承重性高。除此之外，衬胶管道非常的具有耐磨性。在面对化学硫酸及高温下，都不会造成对管道的一种伤害。衬胶作为管道的里衬，你知道衬胶管道衬胶进行施工的要点有几点吗？为了解答这个疑惑，下面迈尔斯小编将给大家简单介绍衬胶管道衬胶的施工要点。
1、溶剂胶浆制备
极性与生橡胶相适应，非极性溶剂汽油对非极性天然橡胶有良好的溶解性；极性溶剂酮、酯类对极性的氯丁橡胶、丁晴橡胶有优良的溶解性。一般可按胶料与溶剂的质量比在1：6—1：10范围内。

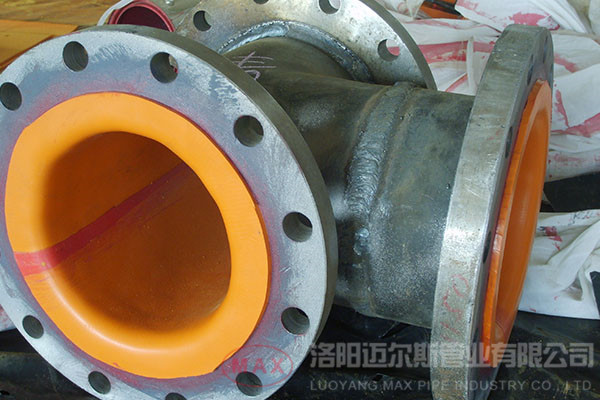

2、衬胶层结构的选择
可分为单层、双层和三层复合层结构。衬胶层一般为一至二层，每层厚度为2—3mm，有时也可选用三层复合结构，但总厚度不超过8mm。单层适用于气体介质、腐蚀性较弱和磨损不严重的液体介质中的一般管道和设备。双层衬里常采取两层硬质胶板或半硬质橡胶，在有磨损和温度变化较大的场合也可选择硬质橡胶做底层、软质橡胶做面层的双层结构。双层结构是目前理想的结狗。 三层衬里常见的有软质橡胶作为底层、硬质橡胶或半硬质橡胶为中间层、软质橡胶为面层的结构。但也有选用硬—软—硬的三层复合结构。还有就是橡胶与砖板联合衬里的设备，一般是用硬质橡胶或半硬质橡胶做底层，以起到面层砖板衬里的耐腐蚀、抗渗、粘合等特性。
3、橡胶衬里适用的温度和压力
1. 硬质橡胶衬里允许工作温度为0—85℃，当真空度小于或等于0.08MPa时，工作温度为65℃；当真空度大于0.08MPa而小于0.093MPa时，工作温度为40℃。
2. 半硬质橡胶衬里、软质橡胶衬里的允许工作温度为—25--75℃。
3. 合成橡胶中软质橡胶衬里的允许工作温度范围较宽，如丁基橡胶和顺丁橡胶的衬里使用温度一般可在—60—120℃;丁晴橡胶、氯丁橡胶、氯磺化聚乙烯橡胶和三元乙丙橡胶等的衬里使用温度一般为—30—100℃. 橡胶衬里适用的工作压力范围一般为公称压力小于或等于0.6MPa(表压)，真空度小于或等于0.08MPa(表压)。
4、选用胶浆料的要求
1. 碳钢设备可以选用胶浆料：汽油为1:8的胶浆；铸钢设备遍可选用胶浆料：汽油为1:10的胶浆，第二、遍可选用1:8的胶浆。
2. 管道衬胶可选用胶浆料：汽油为1:10—12的胶浆。
3. 用于软质橡胶衬里时要求胶浆的粘度较稀，可选用胶料：汽油为1:12—15的胶浆。 当选用三氯乙烯为胶浆的溶剂时，由于三氯乙烯的密度较大，胶浆的配比可取胶浆料：三氯乙烯为1:12—20的范围。三氯乙烯对胶浆的溶解速度快，挥发也快，可使胶板与设备的粘接力提高；由于三氯乙烯不宜燃烧，在设备施工时没有爆炸的危险性，所以在设备大面积涂刷胶浆时，遍胶浆可选用三氯乙烯为溶剂的胶浆，贴衬中间涂刷的面积较小，可采用汽油为溶剂的胶浆。
上述就是迈尔斯小编对衬胶管道衬胶的施工要点简单介绍。从上述的介绍中可以知道，正确的衬胶施工不会产生胶浆粘接度的不强，进而造成衬里层受力不能很好分解，并且也会导致局部的受力不均，从而造成衬胶管道局部的快速腐蚀。所以，在选择衬胶管道进行应用时，应该合理对使用场所、腐蚀性，温度以及使用强度等进行考虑。
